JIS製図の幾何公差について一から解説。幾何公差のうち、姿勢公差に含まれる「直角度」について解説する。
どれくらい正確な直角なのか（2）：機械製図道場（中級編7）
2025.06.09
今回の記事は…
（執筆：土橋美博／スワニーCIO、3D CAD推進者）
前回より「直角度」における「直線形体または平面形体のデータム直線に対する直角度」について説明しました。今回は、「直線形体のデータム平面に対する直角度」について解説します。
2. 直線形体のデータム平面に対する直角度
直線形体のデータム平面に対する直角度については、次の3種類があります。
① 一方向の直角度
② 互いに直角な2方向の直角度
③ 方向を定めない場合の直角度
① 一方向の直角度
【公差域の定義】（JIS原文）「その方向とデータム平面（PD）に垂直な幾何学的平行2平面でその直線形体（L）を挟んだときの、2平面の間隔（f）で表す」

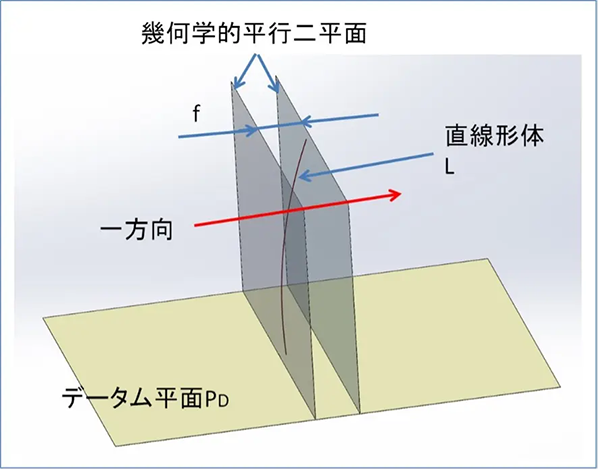

図1 直線形体のデータム平面に対する直角度（一方向）
JIS原文は難しいので、口語訳しました（筆者解釈）。
【口語訳】
「その向きとデータム平面（PD）に垂直な2枚の平らな面で、その直線の形をはさみ込みます。その2枚の面の間のすき間（f）で、その直線のばらつきを表します」。要するに、「直線の形がどれだけぶれているか」を見るために、その直線を上下（あるいは左右）から平らな板ではさんで、その板同士の間の幅でずれ具合を示しているというイメージです。
② 互いに直角な2方向の直角度
【公差域の定義】（JIS原文）「その2方向とデータム平面（PD）にそれぞれ垂直な2組の幾何学的平行2平面でその直線形体（L）を挟んだときの、2平面の間隔（f1、f2）（すなわち、2組の平行2平面で区切られる直方体の2辺の長さ）で表す」

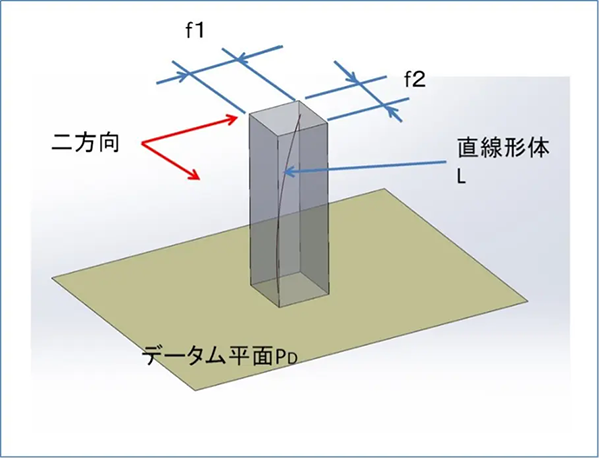

図2 直線形体のデータム平面に対する直角度（互いに垂直な2方向）
【口語訳】
「その向きとデータム平面（PD）に垂直な2枚の平らな面で、その直線の形をはさみ込みます。その2枚の面の間のすき間（f）で、その直線のばらつきを表します」。要するに、「直線の形がどれだけぶれているか」を見るために、その直線を上下（あるいは左右）から平らな板ではさんで、その板同士の間の幅でずれ具合を示しているというイメージです。
③ 方向を定めない場合の直角度
【公差域の定義】（JIS原文）「データム平面（PD）に垂直でその直線形体（L）を全て含む幾何学的円筒のうち、最も小さい径の円筒の直径（f）で表す」

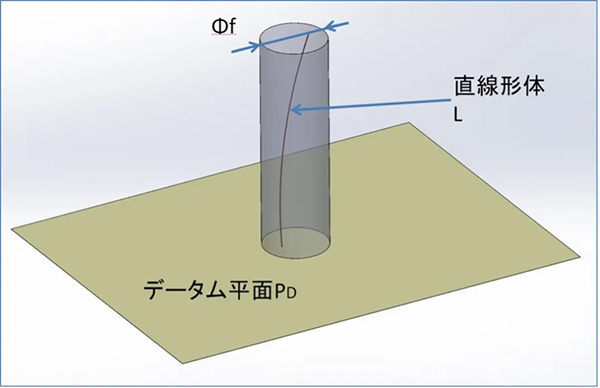

図3 直線形体のデータム平面に対する直角度（方向を定めない場合）
【口語訳】
「直線（L）をすっぽり全部包みこむような円筒のうちで、データム平面（PD）に垂直なものを考えます。その中でいちばん細い円筒の直径（f）で、直線のばらつきを表します」。つまり、「直線がどれだけぐにゃっと曲がっているか」を、PD面に垂直な細い筒で包んで、その筒の太さでずれを許す大きさを示す、というイメージです。
この例については実際の2D図面を以下に示します。この幾何公差値には「Φ」が記入されています。これは「直角度の方向を定めないこと」を意味しています。
【図面の解説】
「直径20mmの穴の中心の軸は、下の基準面（データムA）に対してまっすぐ立っていないといけません。この領域は、「直径0.05mmの細い筒の中にその軸が全部収まっていれば良い」ということを規定しています。
このような「穴の中心軸に対する直角度公差（例えば：直径0.05mmの円筒内に収まること）」は、穴が正しく真っすぐ加工されているか、組み立てでズレが起きないように規定したい場面に使用されます。
「公差域の方向性を定めるのか、定めないのか」について、設計者はその機能から判断する必要があります。

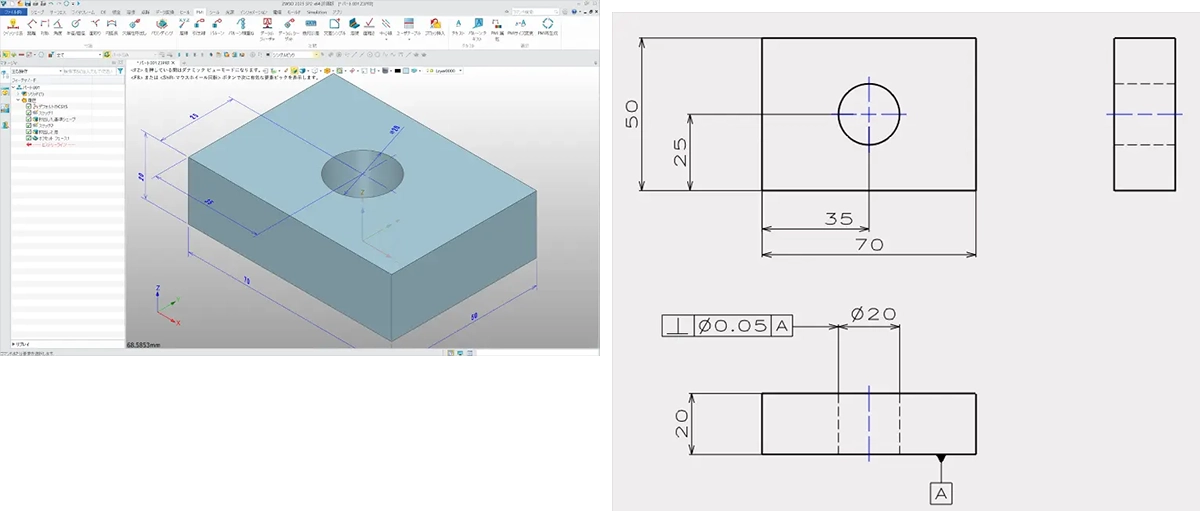

図4 直線形体のデータム平面に対する直角度（方向を定めない場合）の例（ZW3Dで設計） ※画像クリックで拡大します。
次回は、垂直度について説明します。
