表面粗さとは何か：機械製図道場（中級編19）

＞＞前回

これまで機械製図道場では、寸法の入れ方、幾何公差、最大実体公差、動的公差線図などについて解説してきました。

図面では、部品の大きさや形だけでなく、穴の位置、面の傾き、軸の振れなど、さまざまな品質情報を表します。ところが、実際の部品品質を考える上では、もうひとつ重要な情報があります。それが、表面粗さです。表面粗さは、図面の中では小さな記号で表されることが多いため、初心者のうちは見落としがちです。

しかし、表面粗さは単なる「見た目のきれいさ」を表すものではありません。摺動、シール、はめあい、摩耗、外観品質など、部品の機能に大きく関わる重要な設計情報です。

今回は、表面粗さについてと、なぜそれを図面で指示する必要があるのかを、初心者にも分かりやすく解説します。

⁠　
⁠⁠１．表面は完全な平面ではない

機械加工された部品の表面は、一見すると平らに見えます。

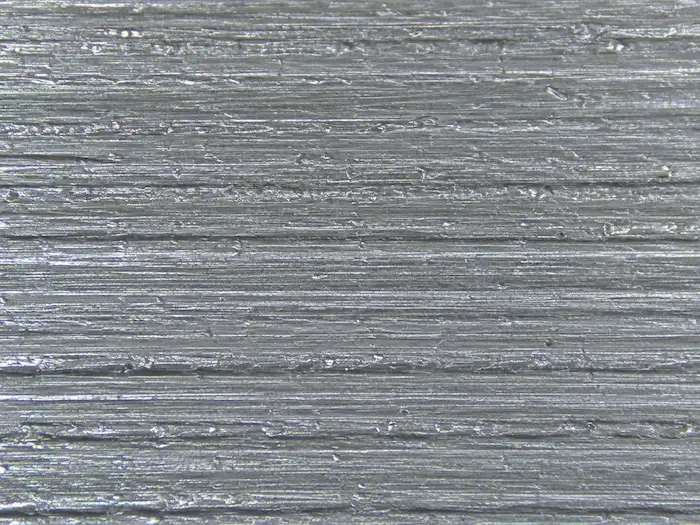

⁠例えば、フライス加工された金属の面や、旋盤で加工された軸の表面を見ると、きれいな平面や円筒面に見えるかもしれません。しかし、その表面を顕微鏡などで拡大して観察すると、細かな山や谷があります。

⁠この細かな凹凸が、表面粗さです。つまり、表面粗さとは、部品表面の「つるつる」「ざらざら」の状態を数値で表したものです。

日常生活で例えるなら、ガラスの表面はつるつるしています。一方、紙やすりの表面はざらざらしています。機械部品でも同じように、加工方法や仕上げ方法によって、表面の細かな凹凸の状態が変わります。

ただし、機械製図で扱う表面粗さは、単なる感覚的な「つるつる」「ざらざら」ではありません。

図面では、その表面状態を数値や記号で指定し、製造側や検査側に正しく伝える必要があります。

⁠　
⁠２．表面粗さは外観だけの話ではない

表面粗さというと、見た目や手触りの話だと思われることがあります。もちろん、外観部品では表面の美しさが重要です。人の手に触れる製品や、見える場所に使われる部品では、表面が粗すぎると品質感が低く見えることがあります。

しかし、機械部品における表面粗さの役割は、それだけではありません。

⁠

【 摩擦・摩耗への影響（粗すぎる場合）】

表面が粗すぎると、微小な突起同士が激しく衝突・かみ合うため、摩擦係数が高くなります。これにより突起が削れて凝着摩耗やアブレシブ摩耗を引き起こし、部品の寿命を縮めてしまいます。

凝着摩耗：金属などの2つの物体がこすれ合う際に、接触面の微小な凹凸同士がくっつき（凝着）、その部分が引きちぎられて脱落する現象

アブレシブ摩耗：硬い粒子や相手材の突起が、接触する柔らかい表面を引っかいたり削り取ったりする現象

【滑らかすぎることのデメリット（油膜保持）】

完全に平滑（ツルツル）にしてしまうと、潤滑油が留まるための「微細な隙間（油だまり）」がなくなります。その結果、油膜切れを起こして金属同士が直接接触し、かえって焼き付きや摩耗の原因になります。

【シール面とはめあい面への影響】

シール面：粗いと突起の隙間が通り道になり、漏れ（リーク）の原因になります。

はめあい面・接触面：見かけの接触面積が大きくても、粗い場合は、実際には突起となっている頂点だけで接することになります。これにより局所的に高い圧力がかかり、初期摩耗による「ガタ」の発生や、疲労強度の低下を招きます。

⁠　

３．表面粗さが関係する代表的な機能

表面粗さが関係する代表的な例を整理すると、次のようになります。

この表から分かるように、表面粗さは多くの機能に関係します。

特に機械設計では、摺動面、シール面、はめあい面、接触面で表面粗さが重要になります。これらの面では、単に寸法が公差内に入っているだけでは不十分な場合があります。例えば、軸の直径が図面通りに加工されていても、表面が粗すぎれば、相手部品との摩擦が大きくなったり、摩耗が早く進んだりすることがあります。

つまり、寸法精度と表面粗さは別の品質特性なのです。（次回へ続く）
