成形品設計 ここがポイント！（その１）―樹脂流路の設計―

⁠樹脂流路の設計その前に

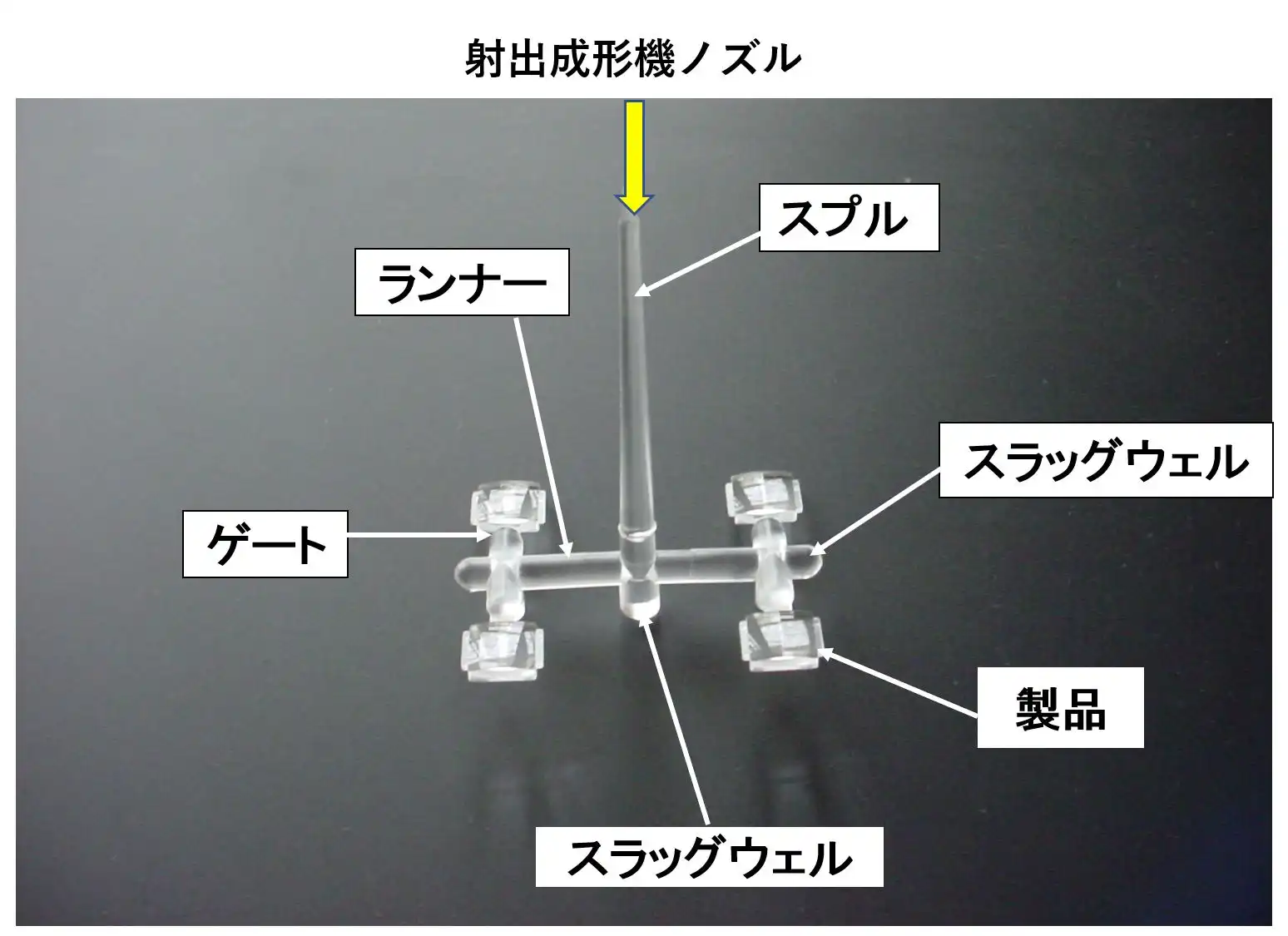

まずは写真１をご覧ください。これはカメラ・ファインダー・レンズ製品を「サイドゲート方式、４ケ取り」で成形した例です。このように型内に射出された溶融樹脂は、スプル、ランナー、ゲートなどの樹脂流路を経て製品を成形する部分（キャビティ）に送られますが、実はこの樹脂流路の設計が製品の質を高めるためにはとても大切です。設計する際には次の4つのポイントを押さえておきましょう。

①樹脂流路では圧力低下を考慮すべし

図1は射出圧、保圧が樹脂流路で圧力低下する様子を示しています。このように樹脂流路では圧力損失が起きるので、キャビティに達するときには射出圧や保圧よりも40％～60％程度低くなるのが一般的です。ですから流路設計をするときは、圧力損失を考慮して、必要な圧力がキャビティ内にしっかり伝わる設計が求められます。

②多数ケ取りでは同時充填が鉄則

多数ケ取りでは各キャビティへの充填のバラつきが、製品品質のバラつきに直結します。それを避けるために、それぞれのキャビティに同時充填するよう、ランナー配列、ゲートサイズなどを設計しなければなりません。

③冷えて固化した樹脂をキャビティに流入させるな

樹脂経路内で冷えて固化した樹脂が溶融樹脂とともにキャビティ内に入ってしまうと、製品の外観不良や強度低下を起こします。そのため、固化した樹脂を樹脂流路内に留めるように設計する必要があるのです。

④ゲートシールするとキャビティ内に圧力は伝わらない

ゲートが固化することをゲートシールといい、成形過程では樹脂流路のゲート部に最初の固化が見られます。そしてゲートが固化すると成形機からの圧力はキャビティ内に伝わらなくなります。ゲートが固化する時間はゲートの方式やサイズによって異なりますが、ゲートシールするまでは一定の圧力で加圧（保圧）することが重要です。保圧が低すぎると成形品の表面が凹む（ひけ）や収縮などの不良の原因にもなります。

【スプル】

スプルは、成形機ノズルとランナーをつなぐ流路です。型開き時にはスプルが離型しやすいように抜きテーパーを付けます。

【ランナー】

ランナーは、スプルからゲートまで溶融樹脂を流すための流路です。各キャビティに必要な圧力が均等に伝わるように、ランナー配列、ランナー長と径など、緻密な設計が必要となります。

【スラッグウェル】

スラッグウェルには流路としての役割はありません。冷えて固化した樹脂がキャビティに入らないようにする樹脂溜りです。スプル部は成形機ノズルと接しているため、ノズル内で固化する場合やノズルから流れ込んだ樹脂（鼻たれという）がスプル内で固化する場合に、スラッグウェルがキャビティへの流入を防いでくれるのです。

【ゲート】

ゲートは文字通り溶融樹脂が流れ込むキャビティへの入り口です。製品の品質や生産性にダイレクトに影響しますから、ゲート方式や位置の選定は設計上きわめて重要です。

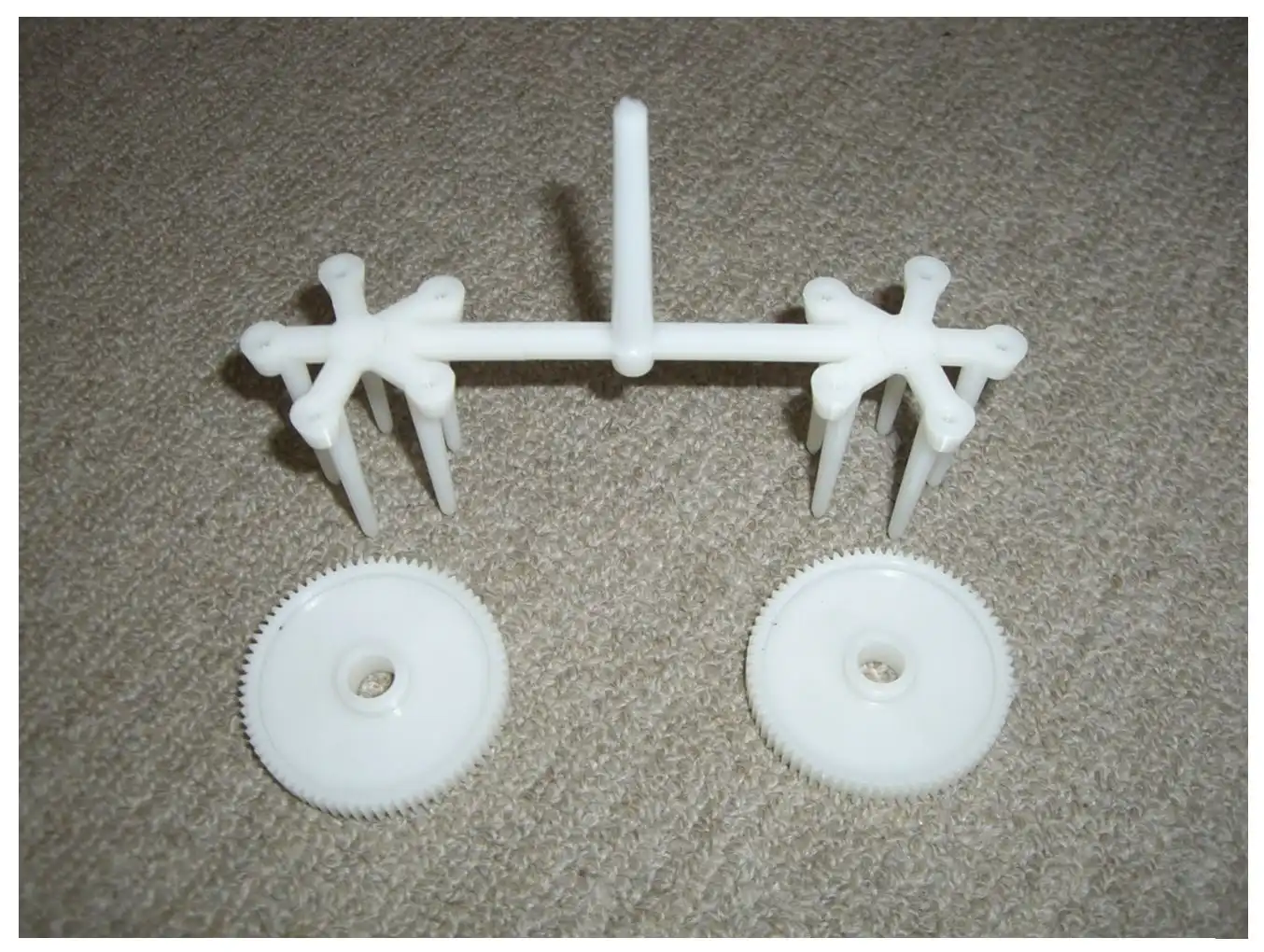

さて、もう一度、写真1をご覧ください。ここに示したファインダー・レンズは比較的厚肉な製品ですので、太目のサイドゲート方式で設計されています。ただし、ゲートは成形後に仕上げます。写真2はポリアセタールを用いたピンポイントゲート方式の2ケ取り平歯車の成形品です。

この場合には歯車の刃先の箇所にサイドゲートを設けることができませんので、製品面にピンポイントゲートを設けています。しかも、歯車精度を考慮した5点ゲート方式の採用により、キャビティ内圧ができるだけ均等になるよう配慮されています。この方式を使う最大のメリットは、型開き時にゲートは自動切断するので、生産性が目に見えて向上することです。ほかにも、いろいろなゲート方式がありますので、ぜひ調べてみてください。

⁠
⁠
