樹脂成形にかかわる多くのメーカーさまが、製品の生産性向上や精度アップといった課題を抱えています。ユケン工業が開発したPVD（Physical Vapor Deposition）コーティング「Yコート タイプBLシリーズ」は、樹脂成形金型の離型性や防汚性、耐食性、耐摩耗性を向上させることができる、画期的な表面処理です。

本記事では､実際にタイプBLシリーズにより､課題解決ができた事例を紹介いたします｡タイプBLシリーズの特徴やメカニズムと合わせてご覧ください｡

●3つの特長

特長1　離型しやすい

離型性向上させるにはBLプラス!! 特殊な微細凹凸処理とタイプBLコートを複合させることで、離型性がより向上します（接触面積低減効果：図1、図2）。

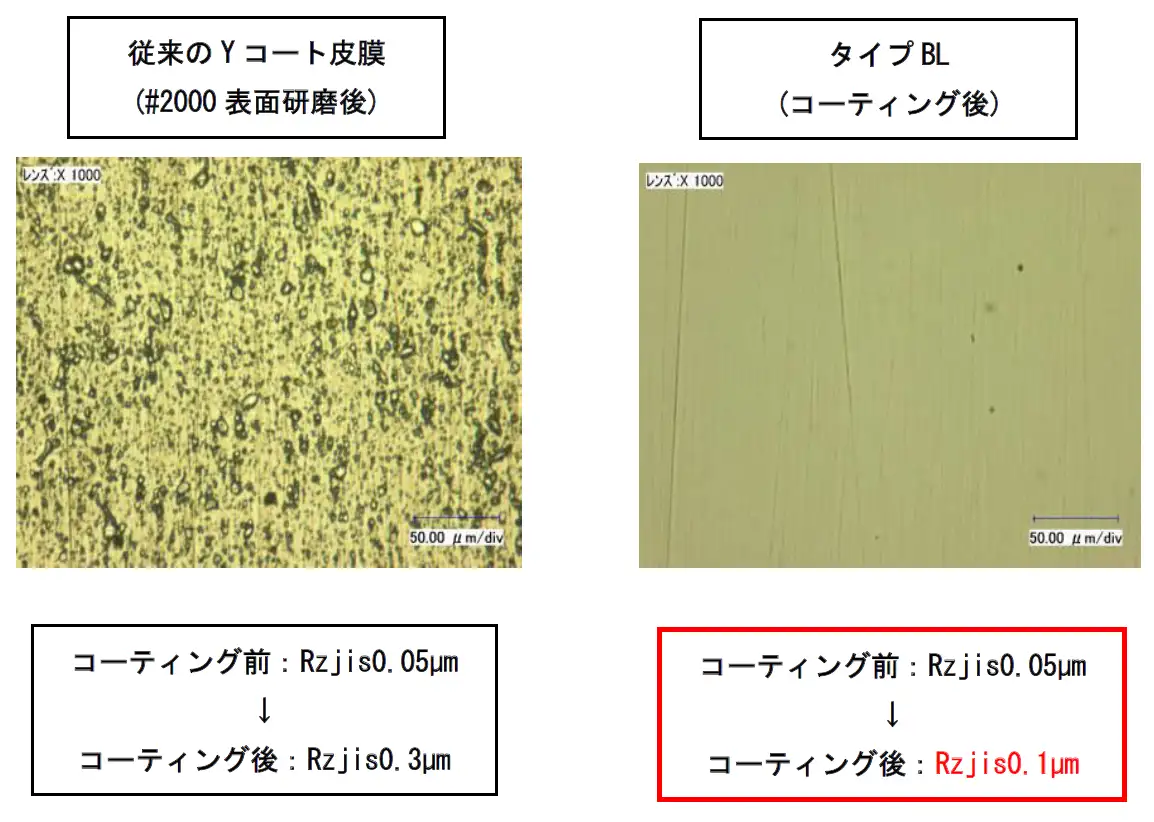

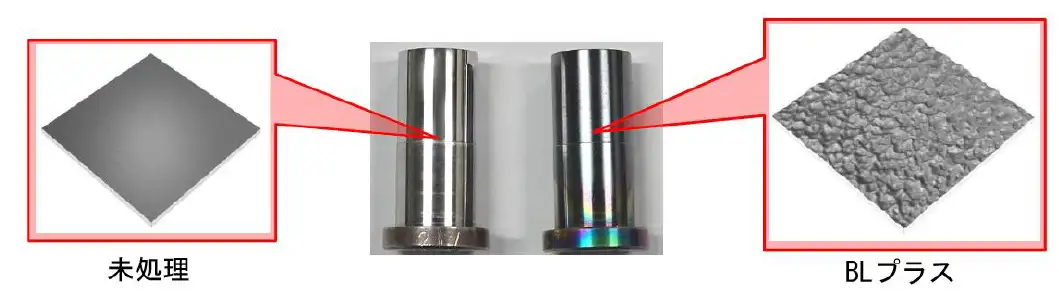

図1　コアピン外観および表面拡大写真

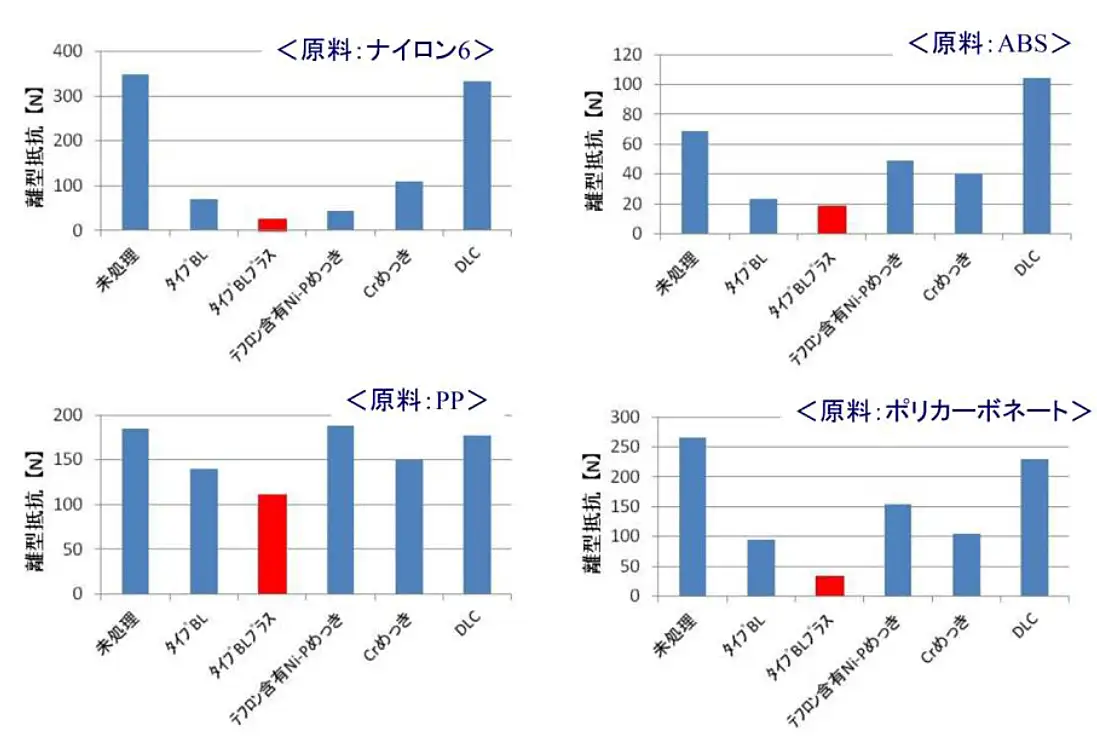

図2　社内離型性能評価結果

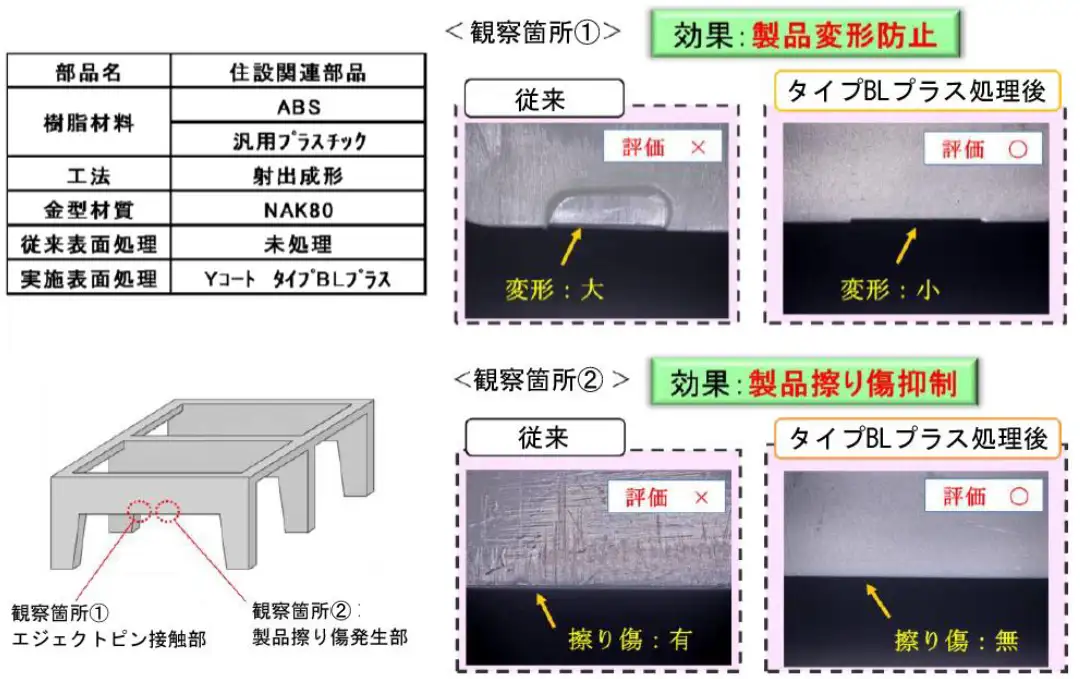

＜離型　改善事例1：製品変形・擦り傷抑制＞

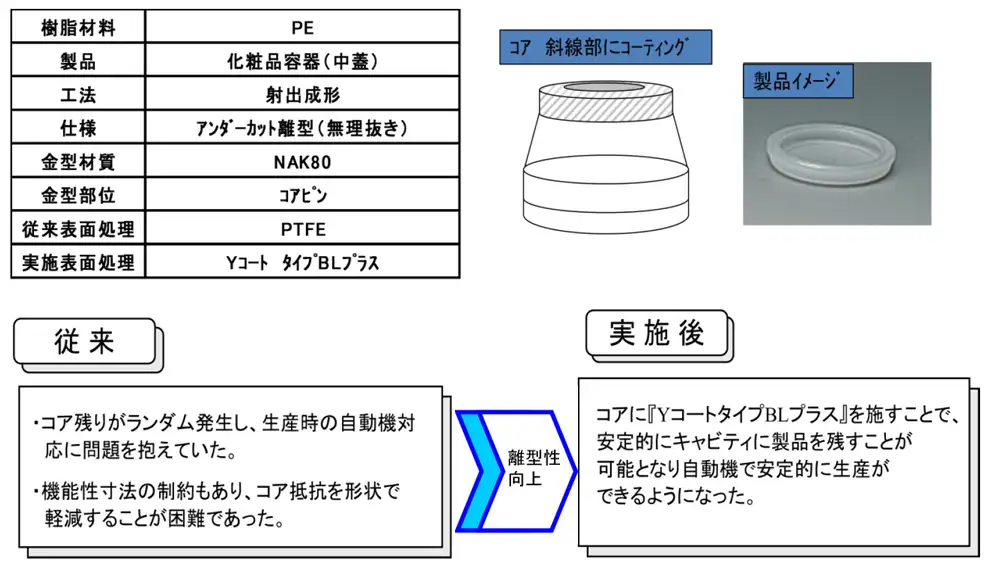

＜離型　改善事例2：無理抜き＞

特長2 汚れが付着しにくい

表面自由エネルギーが低く、物が付着しにくい表面にすることができます（図3）。

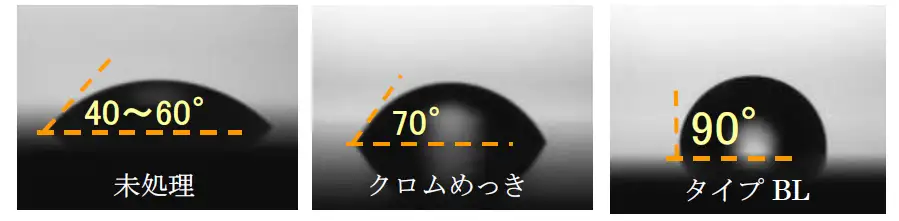

図3　各表面での対水接触角

表面自由エネルギーが低ければ、水滴は表面に拡がらず、対水接触角は高くなります。図3より、タイプBLの表面自由エネルギーが低いことが分かります。

これと同様の現象が成形時にも起きており、表面自由エネルギーが低ければ、成形時に発生するガスやヤニの付着が低減されます。「物が付着しにくい」ということは、離型性の改善にもつながります。

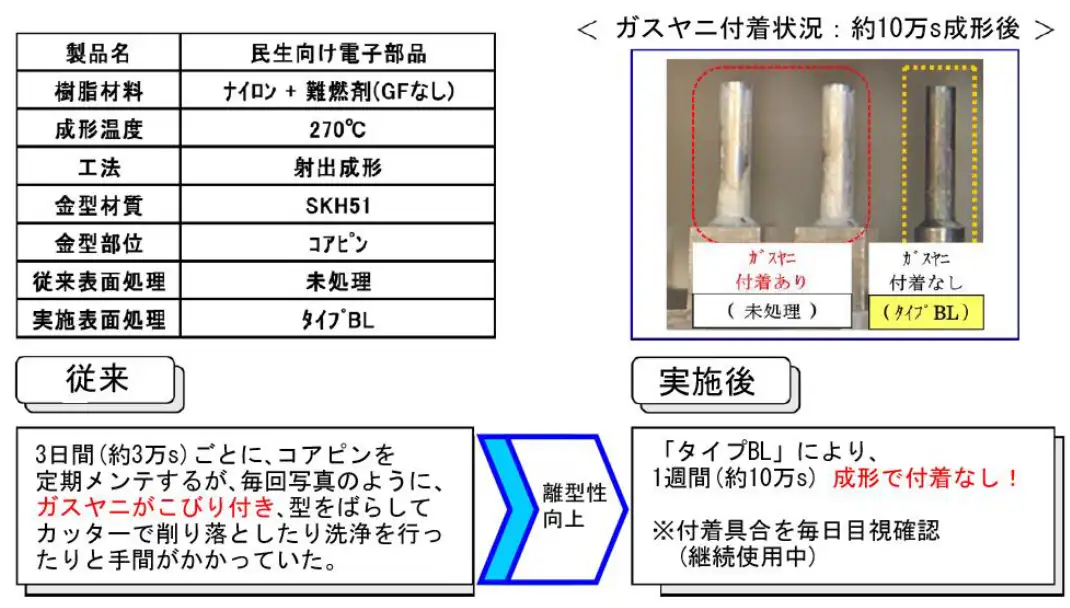

＜ガスヤニ付着　改善事例：コネクタ コアピン＞

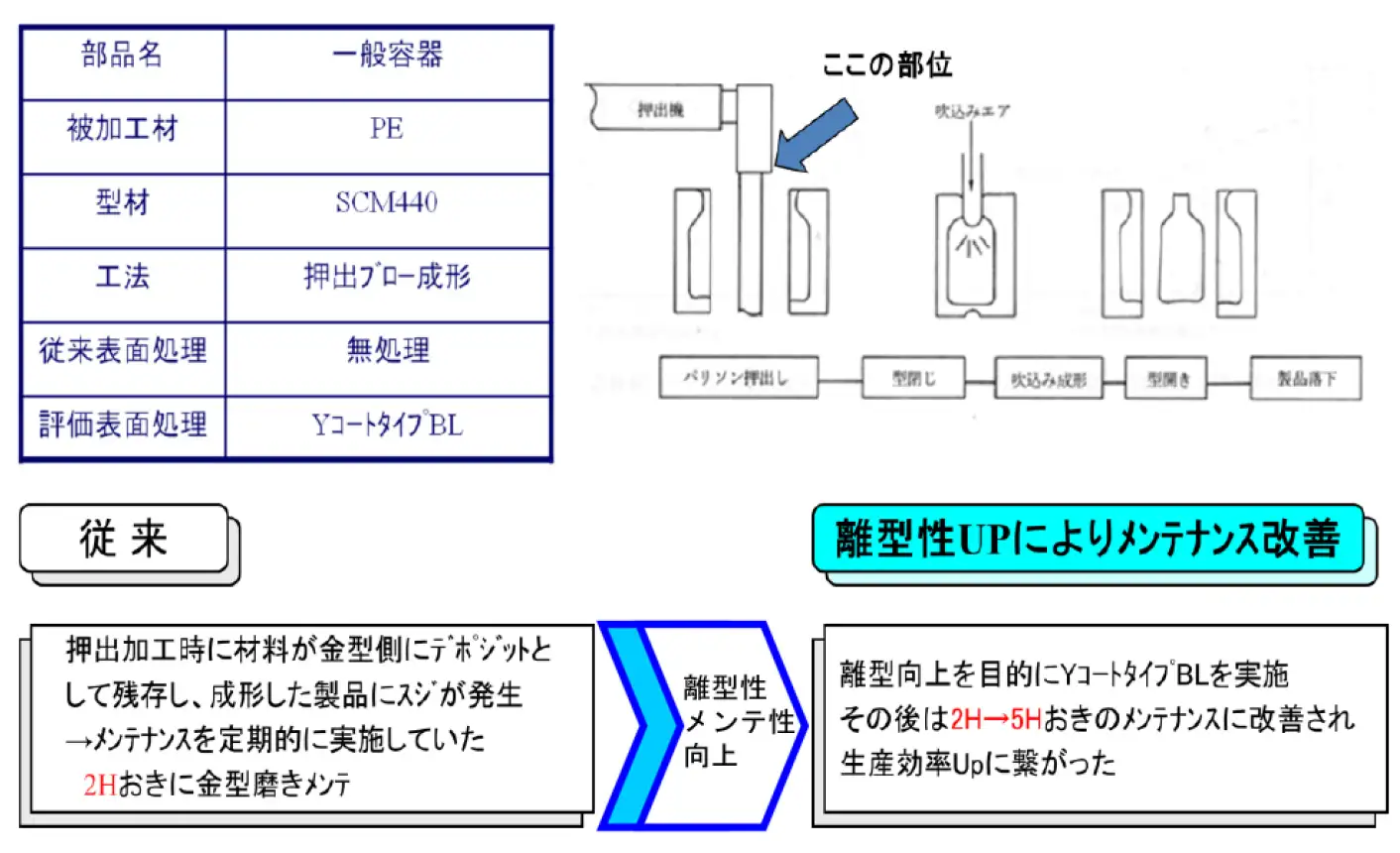

＜MD付着　改善事例：ダイレクトブロー＞

特長3 腐食しにくい

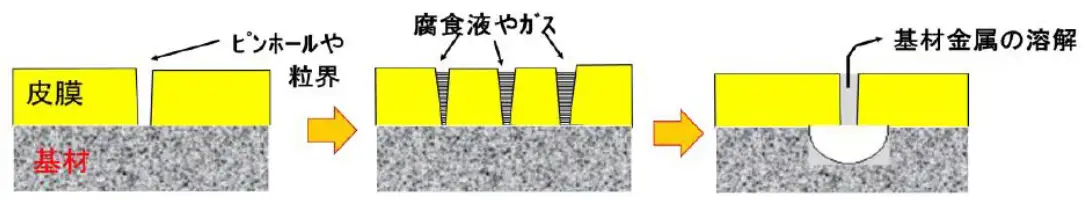

< 薄膜の腐食モデル>

コーティング皮膜には微小なピンホールや粒界などが少なからず存在します。その微小なピンホールや粒界から腐食液やガスが浸透し､基材金属の溶解が起こります。タイプBLによる緻密なコーティング皮膜により、腐食性ガスと金型素材との接触を抑制することで、金型表面を腐食しにくくします（図4）。

図4　タイプBL表面状態

図5は意図的にガススポットを作った金型での耐食性試験の写真です。

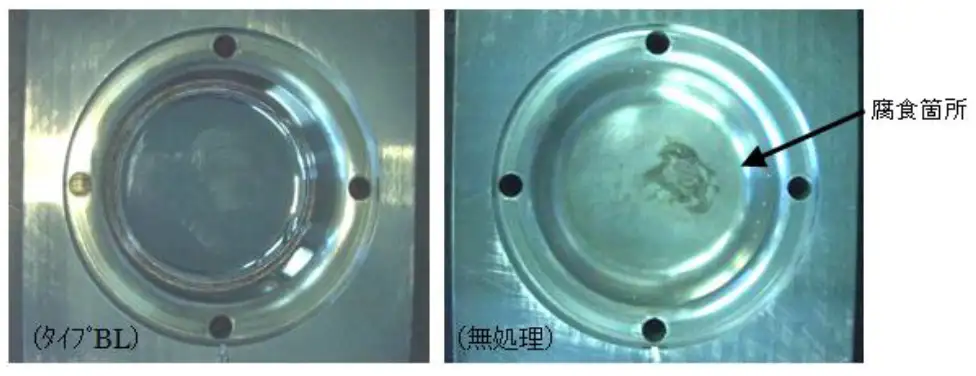

図5　ハット形状成形金型のガスによる腐食の有無（原料：PPS）

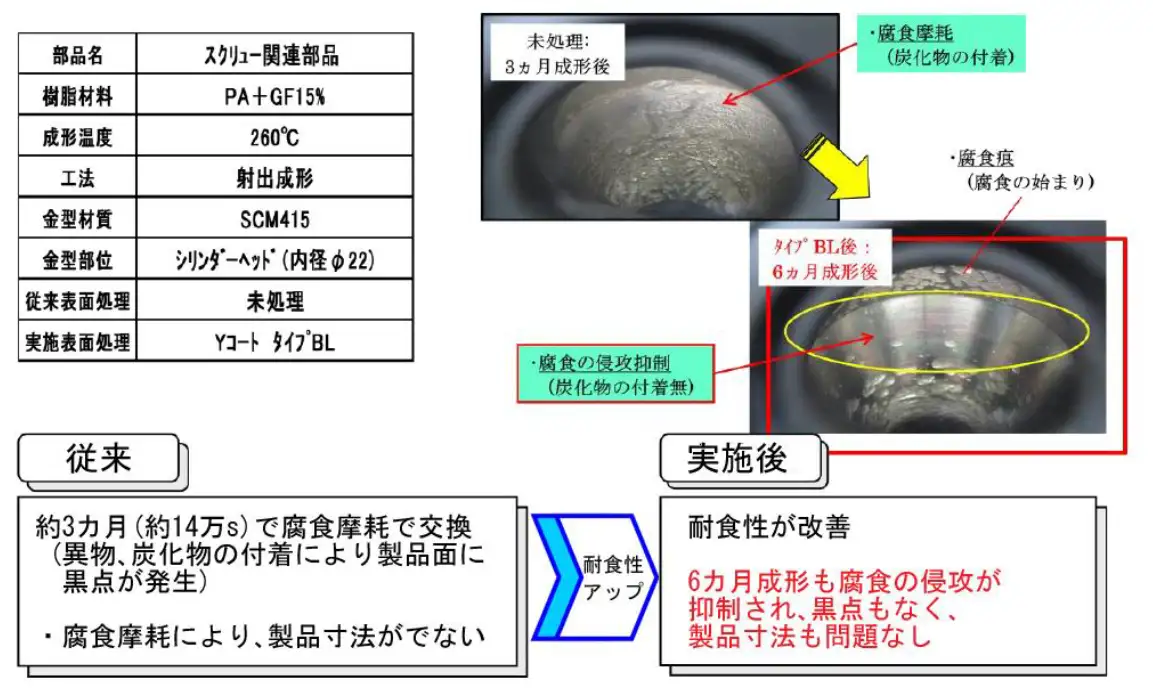

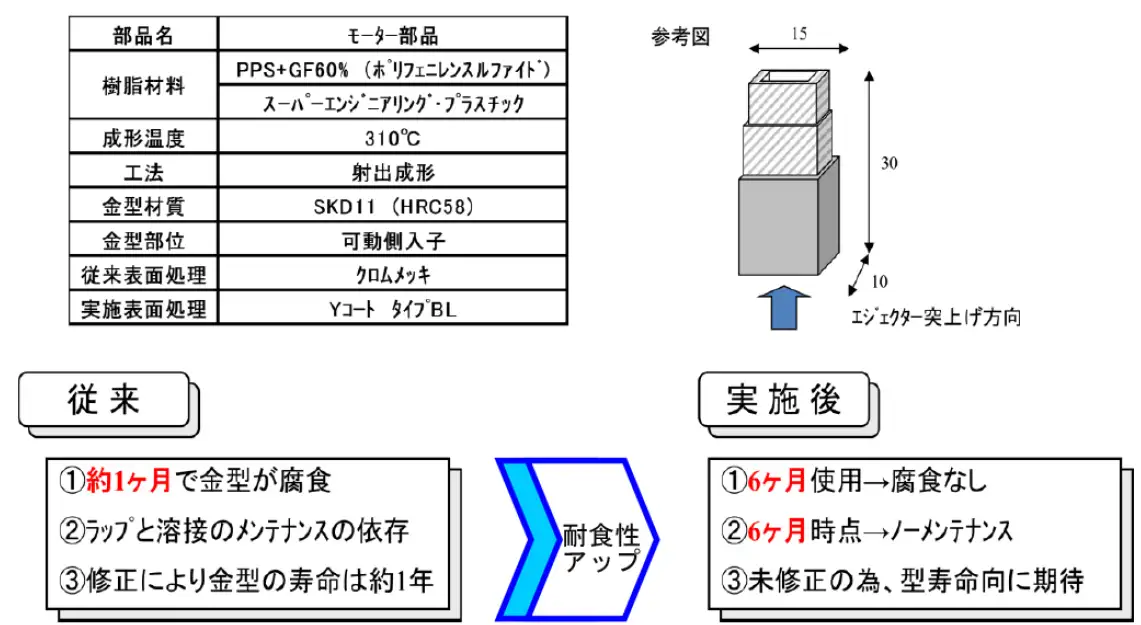

＜金型腐食摩耗　改善事例：シリンダーヘッド＞

＜金型腐食・メンテナンス性　改善事例：自動車部品＞

●効果事例

・離型性向上による製品変形防止　⇒　品質向上
・汚れ低減によるメンテナンス頻度削減　⇒　生産性向上
・腐食摩耗改善による金型費削減　⇒　ランニングコスト削減

Yコート タイプBLのスペック値は表1の通りです。当社Webページでもご確認頂けます。

表1　Yコート タイプBLのスペック

皆さまの金型トラブル解決に、ユケン工業の「タイプBLシリーズ」をぜひお役立てください。
